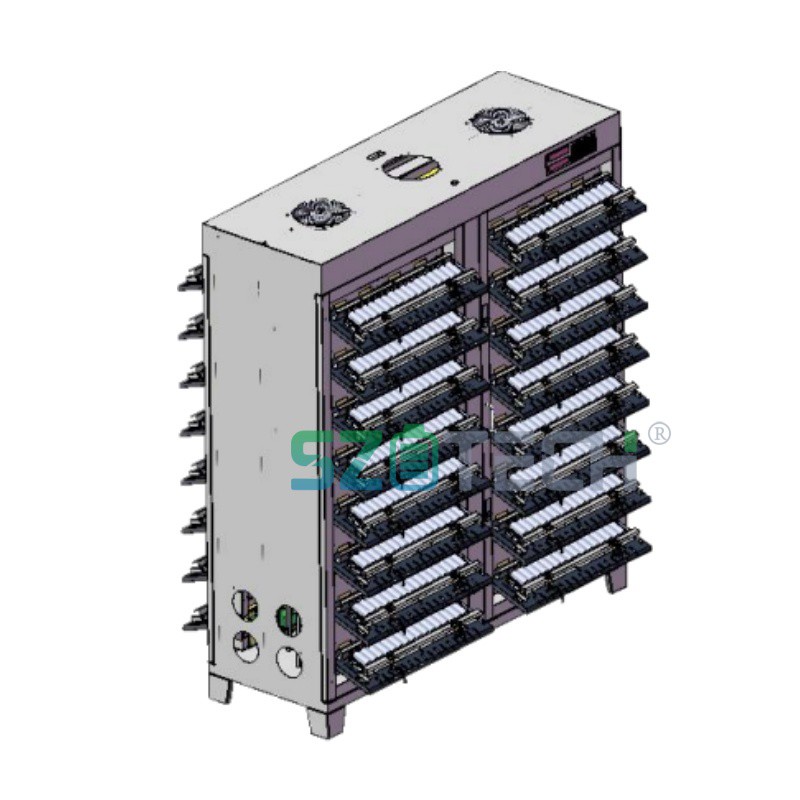

A nosa -máquina de clasificación de células de alta precisión, combinada cun comprobador profesional de capacidade de batería de iones de litio, é un equipo básico esencial para a produción de células de-ión de litio, amplamente aplicada na fabricación de vehículos eléctricos, almacenamento de enerxía e fabricación de baterías de produtos electrónicos de consumo. A máquina de clasificación de células depende dos datos precisos do comprobador de capacidade da batería de iones de litio para realizar unha clasificación eficiente das células.
O comprobador de capacidade detecta con precisión a capacidade das células, a resistencia interna, a tensión e o rendemento do ciclo con alta precisión, proporcionando soporte de datos fiable para a clasificación. A nosa máquina clasificadora de células clasifica entón as celas por parámetros, garantindo un rendemento uniforme das células coincidentes. Admite células LFP/NCM, presenta automatización intelixente e velocidade de clasificación rápida, aumentando a eficiencia da produción nun 38%. A solución integrada garante unha consistencia estable do paquete de baterías, reduce a taxa de fallos, cumpre os estándares IEC/UL, ideal para liñas de produción de pilas de batería de iones de li-en masa.
Parámetros técnicos do equipamento
|
Estrutura do equipamento |
|
|
Número de canles do dispositivo |
Toda a máquina ten 512 canles en total |
|
Cor do chasis |
Gris negro estándar (personalizable) |
|
Forma de fixación |

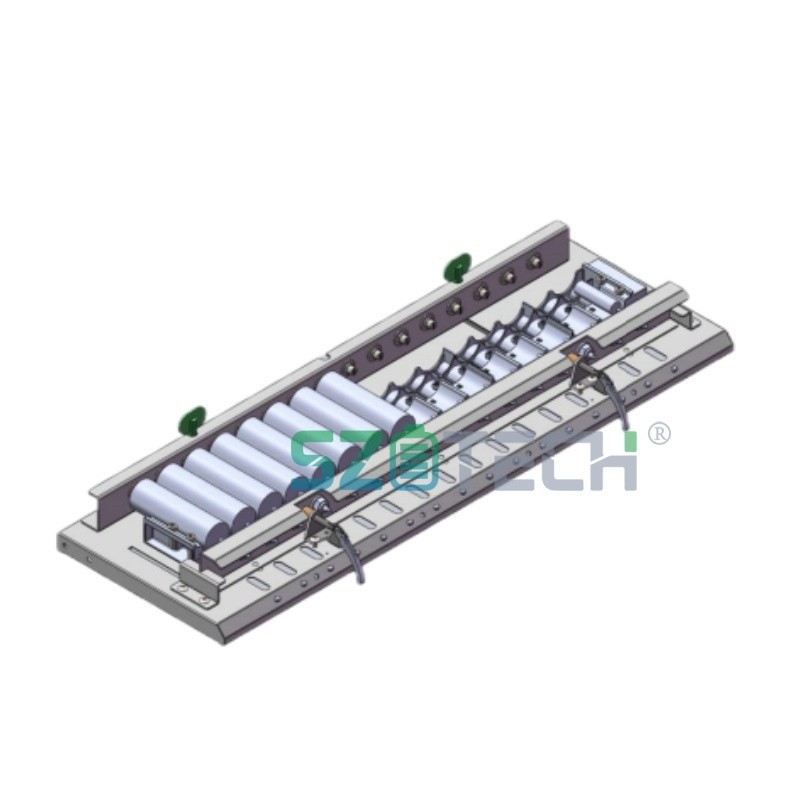

Accesorio de cabeza plana |
|
Espazo de fixación. |
35 mm |
|
Modo de control de canles |
Cada batería ten unha fonte independente de corrente constante e tensión constante, que é estable sen impacto. Comezar, deter, pausar, continuar e a protección pódese realizar. A corrente de carga de cada canle e a precisión da corrente de descarga pódense calibrar automaticamente a través do software. Cada canle ten circuítos de control de hardware de tensión constante e de corrente constante independentes |
|
Fonte de alimentación en funcionamento |
Trifásico de cinco cables AC380V, 10%, 50Hz |
|
Factor de potencia |
0,99 @ 220 VCA, totalmente cargado, THDu da rede eléctrica Menor ou igual ao 2 % |
|
Harmónicos informáticos |
<5%@220VAC, Fully loaded, Power grid THDu ≤2% |
|
Indicador de eficiencia da fonte de alimentación |
Cargando Maior ou igual ao 80 %, Descargando Maior ou igual ao 70 % |
|
Consumo de enerxía de traballo |
Menor ou igual a 22 kW |
|
Taxa de fallos dos equipos |
<1% |
|
Consumo de enerxía de traballo |
Entrada e escape natural |
|
Protección dos compoñentes de potencia función |
Protección contra sobrelimitación de tensión da rede eléctrica Protección contra sobrecarga de frecuencia da rede eléctrica |
|
Parámetros da canle |
|
|
Rango de medición de tensión |
DC 0~5V |
|
Rango de tensión da batería |
Cargando DC 0~4.5V; Descarga DC 4,5 a 2 V |
|
Rango de tensión constante |
DC 2 ~ 4,5 V |
|
Precisión da tensión |
+(0,05 % lectura +0.05 % grao completo) |
|
Resolución de control de tensión |
1 mV |
|
Resolución de mostraxe de tensión |
1 mV |
|
Rango actual |
Carga CC 12mA~6A; Descarga DC 12mA~6A |
|
Precisión actual |
+(0,05 % lectura +0.05 % grao completo) |
|
Resolución de control actual |
1 mA |
|
Resolución de mostraxe actual |
1 mA |
|
Tempo de subida actual (90 % de carga) |
Menor ou igual a 50 MS |
|
Hora de inicio da canle (90 % de carga) |
Menor ou igual a 50 MS |
|
Función de software |
|
|
Modo de control |
equipo de control informático traballo, todo cabinetcontrol, con sistema de dixitalización |
|
Modo de comunicación |
485 Comunicación por porto serie (velocidade en baudios 57600)/comunicación TCP |
|
Configuración do proceso |
Podes configurar ata 32 pasos de traballo e 256 ciclos |
|
Modo de carga |
Corrente constante, tensión constante, corrente constante e tensión constante |
|
Condición de corte-de carga |
Tensión, corrente, tempo, capacidade,-AV |
|
Modo de descarga |
Corrente constante, potencia constante, resistencia constante |
|
Condición de corte-de descarga |
Tensión, tempo, capacidade |
|
Características de protección |
1. Protección contra sobretensión de carga, protección contra sobretensión de carga 2. protección contra sobretensión de descarga, protección contra sobretensión de descarga 3. Protección da tendencia da tensión de carga e descarga 4. Protección contra flutuacións de tensión 5. Protección contra flutuacións de corrente 6. Protección inversa da batería, protección de hardware 7. Protección contra curto-tubo de alimentación 8. Protección de alarma de capacidade da canle (protección de tempo de espera) |
|
9. Protección fóra de-tensión de mostraxe 10. Protección contra valores atípicos de tensión 11. Protección contra valores atípicos de capacidade 12. Abre a detección de presión antes de que comece o proceso e deixe de abrir a canle cuxa presión supera o límite 13. Protección de apagado, recuperación de puntos de interrupción de datos |
|
|
Intervalo de tempo |
0 a 3000 minutos/paso de traballo, a unidade de tempo é min |
|
Precisión horaria |
Menor ou igual a ±1‰ |
|
Ciclo de inspección de mostraxe |
1S-60S Opcional |
|
Clasificación de baterías |
Ordenar por (capacidade, tempo, voltaxe de circuíto aberto, plataforma de descarga, etc.) |
|
Tratamento de datos |
Pode rexistrar datos de tensión, corrente, tempo e capacidade calcular automaticamente a relación de carga de corrente constante, a perda de capacidade, a eficiencia de descarga, a tensión media, a tensión media e outros datos, e proporcionar curvas de datos e diagramas de ciclo; Saída para xerar ficheiros de formato de base de datos de texto, EXCELWODR ou MDB |
|
Funcións básicas do software |
1. o software admite unha variedade de renovacións, como a renovación de suspensión manual, a renovación de apagado de software, a renovación de interrupción de enerxía, a renovación de interrupción de comunicación de equipos, a renovación de parada anormal; |
|
2. admite a dixitalización de códigos de barras, código un-dimensional, dixitalización de código bi-dimensional, hai código de dixitalización secuencial, código de dixitalización de salto de canle, código de dixitalización de placas e outros métodos de dixitalización; 3. Almacenamento de datos de proba local, pode ver os datos de proba actuais e os datos históricos de cada canle en calquera momento, hai datos e curvas correspondentes a dúas formas de presentación correspondentes, e soporte para exportar informes EXCE nun único ou en forma de lote, ademais, pode configurar os datos derivados automáticos ao final da proba segundo as necesidades. 4. Clasificación de capacidade de apoio, que se pode clasificar na batería; 5. apoiar o xuízo de aprobación ao final da proba, segundo a capacidade do ciclo especificado, a tensión, o tempo e outra información para xulgar os resultados de Pasa/NG; 6. admite unha variedade de protección de pasos de traballo e protección global de voltaxe, corrente, temperatura anormal (algúns equipos teñen) e alarma anormal, soporte de sobrecarga de batería, proba de protección contra sobredescarga; |
|
7. soporte paralelo da canle (opcional segundo o dispositivo); 8. conversión de unidades de apoio; 9. admite o almacenamento en segundo plano do servidor de bases de datos ou MESdocking; 10. protección de software fóra de liña; 11. software para proporcionar unha actualización gratuíta. 12. admite unha variedade de saída de etiquetas de impresión |
|
|
Función RFLD sensor de tarxeta de lectura |
Opcional |
|
Ciclo de corrección de precisión |
180 días -360 días |
|
Método de calibración |
Software de calibración automática |
|
Ferramenta de calibración |
1 conxunto de ferramentas de calibración de alta precisión é opcional |
|
Ordenador local de vixilancia |
Requisitos de configuración: (propiedade do usuario) 1. Sistema operativo: Windows 7 ou posterior Idioma chinés: chinés simplificado 2. CPU: i5 xeración 9 ou superior 3. Memoria: máis de 8 GB 4. Disco duro: 500G ou máis 5. Monitor: monitor LCD de 21 polgadas ou superior 6. Tarxetas de rede dobre |
